Наши проекты: Пневмоподвеска на Isuzu NQ 90

Установка вспомогательных пневматических подушек на Isuzu NQ 90.

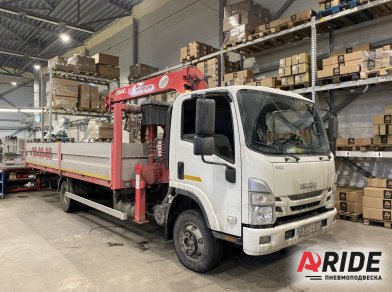

На данный автомобиль был установлен комплект на переднюю ось и на заднюю ось, а так же две двухконтурные системы управления для регулировки давления. Ключевым фактором для установки подушек стало то, что рессоры не справляются с нагрузкой. Автомобиль перевозит грузы, вес которых зачастую близок к 5 тоннам. А так же машина оборудована гидравлической установкой, вес которой равен 1500 килограмм. В силу этих обстоятельств вес приходится не только на задний пакет рессор, а так же и на передний.

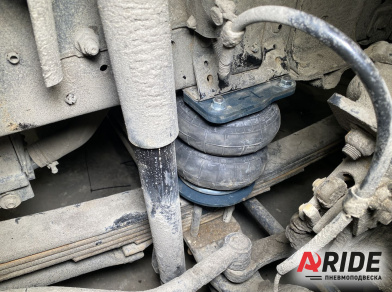

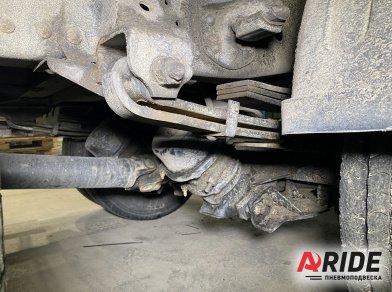

Комплект на переднюю ось устанавливается между рамой и балкой. Кронштейны крепятся к раме через специальные пластины, а нижние кронштейны устанавливаются под стремянные болты. На переднем комплекте используются пневматические подушки 180D1. Каждый пневмоэлемент способен компенсировать до 1500 килограмм нагрузки. Вся максимально полезная нагрузка равномерно распределяется между пневмоэлементами и рессорами.

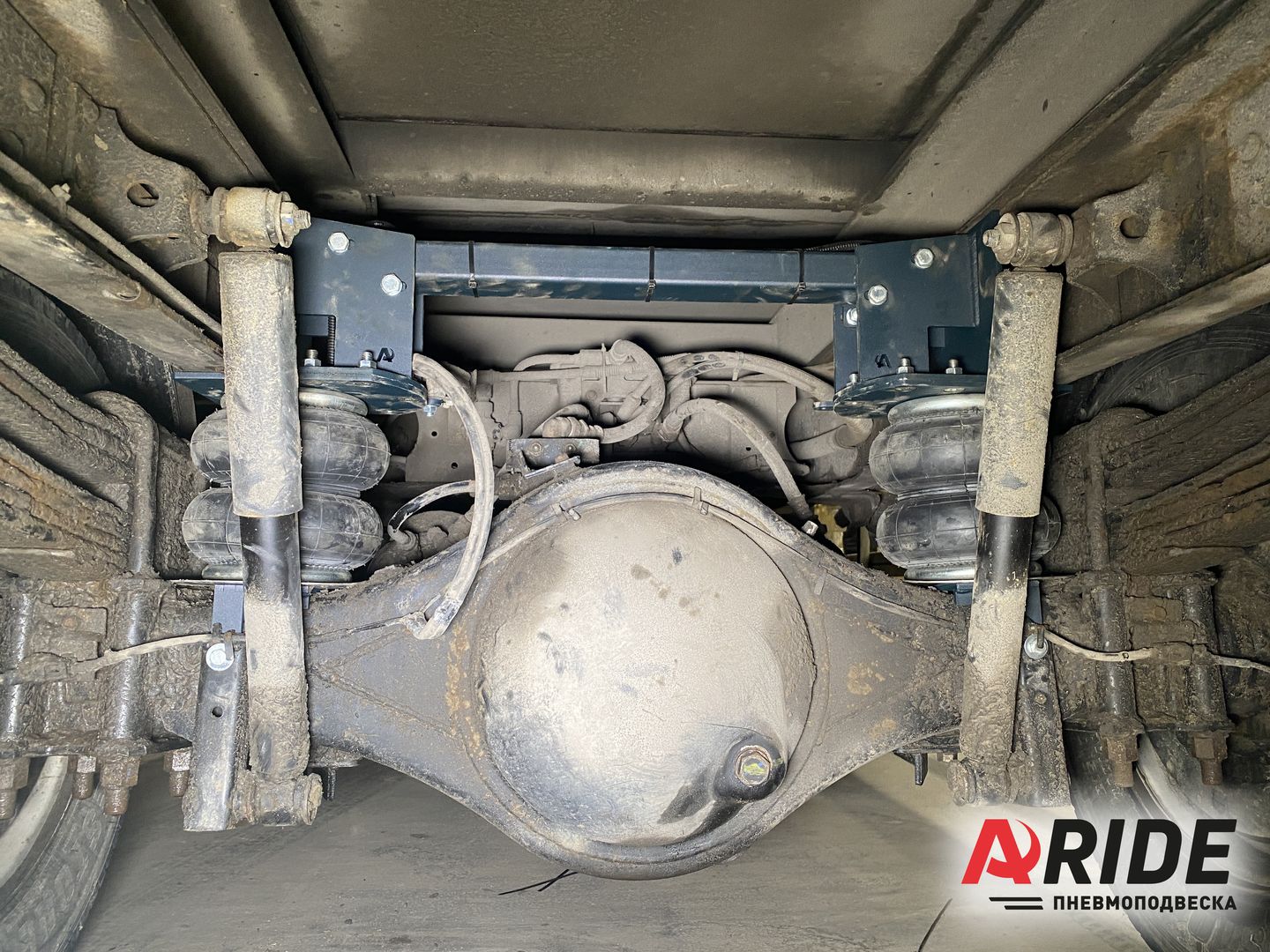

На заднюю ось комплект устанавливается в стандартном для этого месте, нижние кронштейны крепятся к мосту, через кронштейны к которым прикручиваются амортизаторы. Верхние кронштейны крепятся к раме через заводские отверстия для крепления отбойников. Для наилучшего погашения вращающего момента на верхних кронштейнах, они связываются между собой поперечным усилителем, он позволяет равномерно распределить нагрузку. В данном комплекте так же используются пневмоэлементы 180D1.

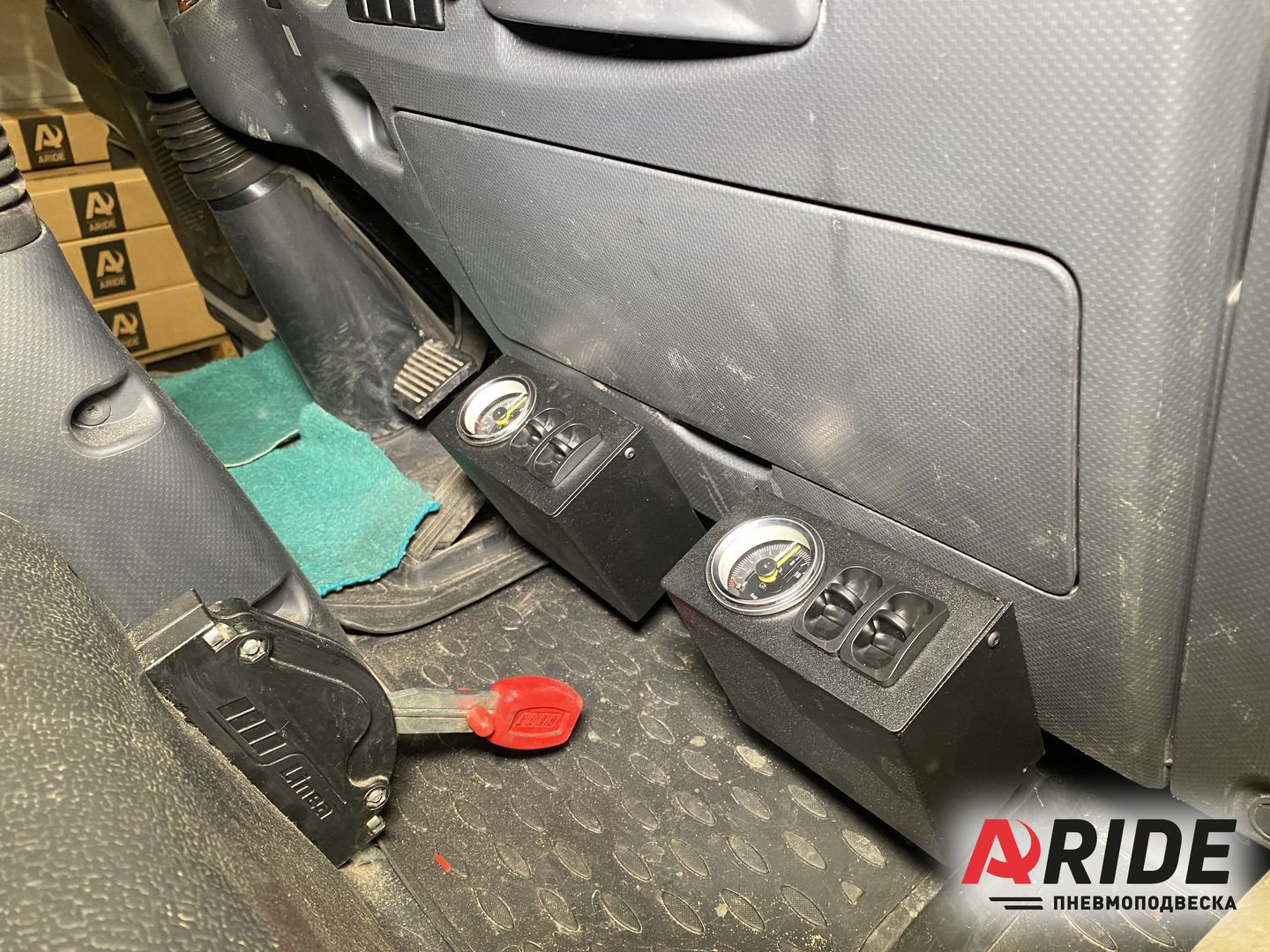

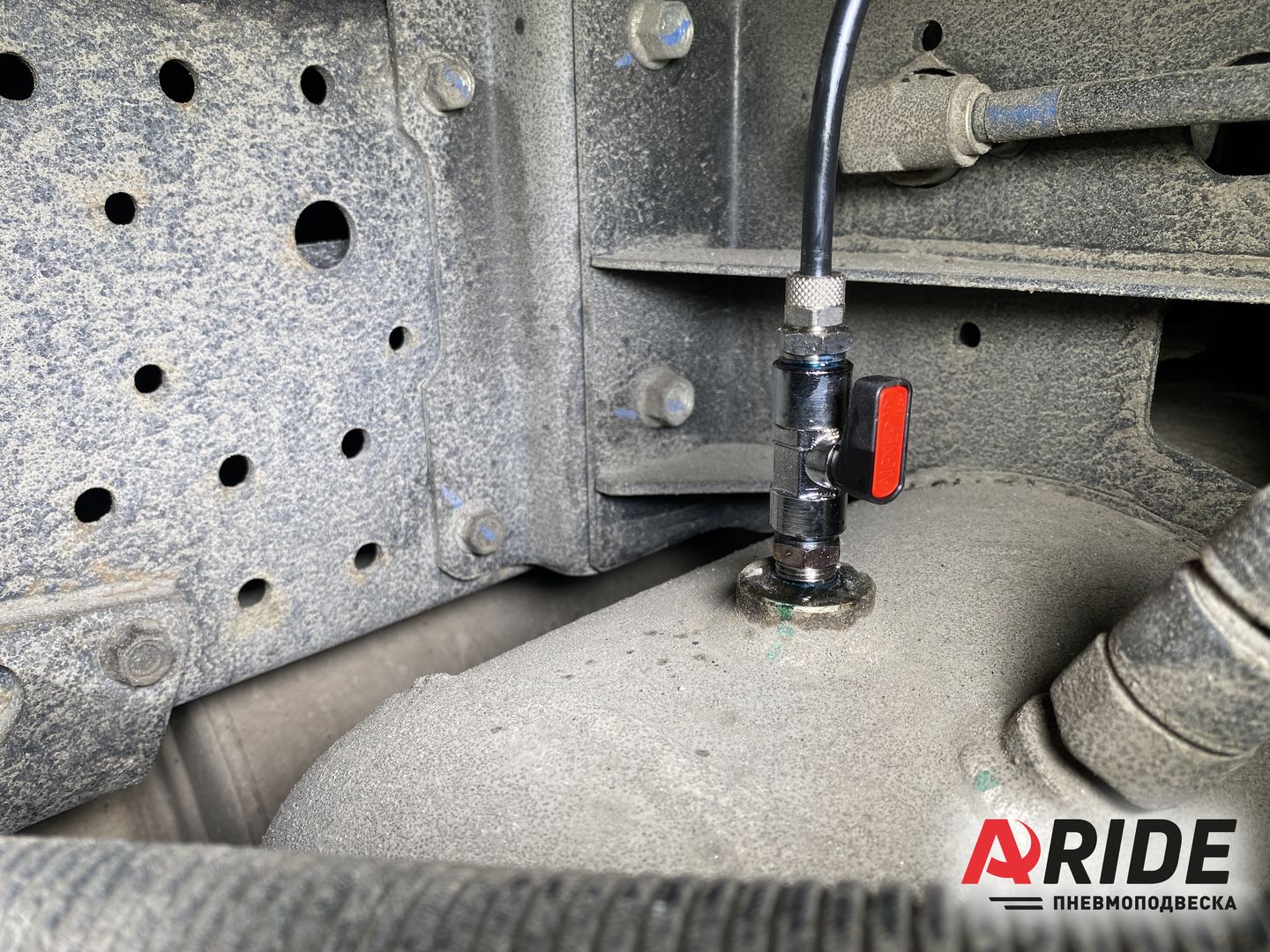

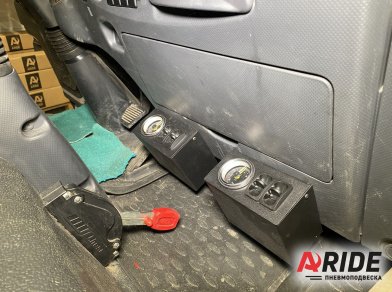

Как мы уже описали ранее, регулировка давления в пневматических подушках реализовано за счёт двух двухконтурных систем управления - 2.об.пс. Данная система не оснащена компрессором, она берёт воздух с заводского ресивера. Подключение происходит от ресиверов расположенных на правой стороне рамы. Для возможности отключить систему управления от заводских ресиверов, подключение реализовывается через шаровый кран.

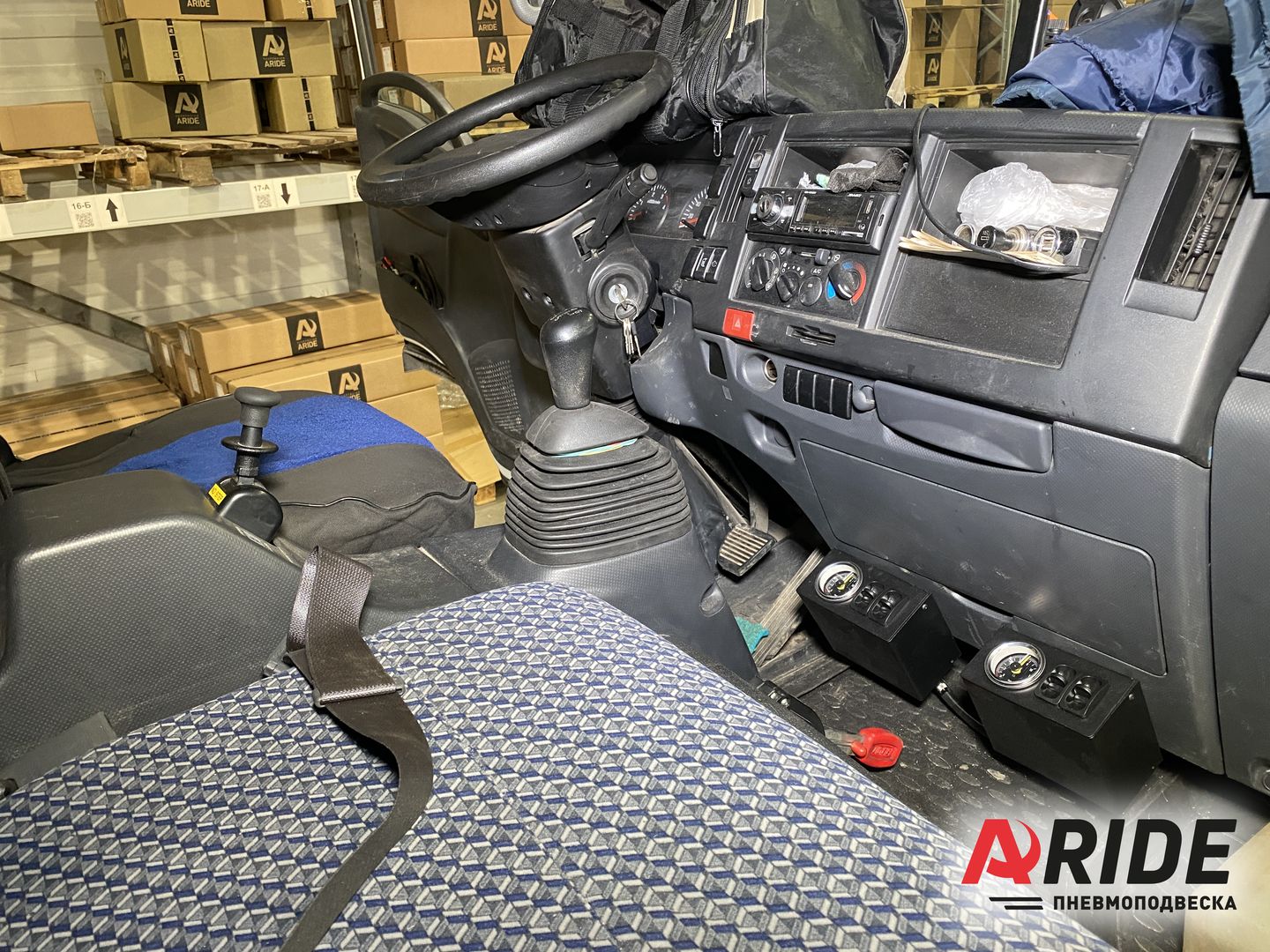

За счёт двух таких систем управления, у клиента появляется возможность регулировки давления в каждой пневматической подушке, а следственно и высоты подъёма не только каждой оси, но так же и стороны. Это обеспечивает автомобилю максимально комфортную жёсткость при управлении.
