Проект 1: вспомогательная пневмоподвеска на Mercedes-Benz Sprinter

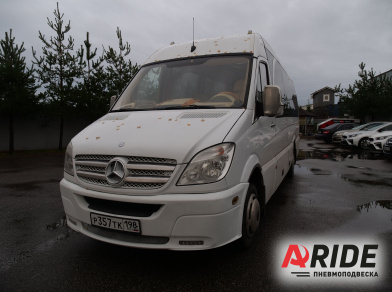

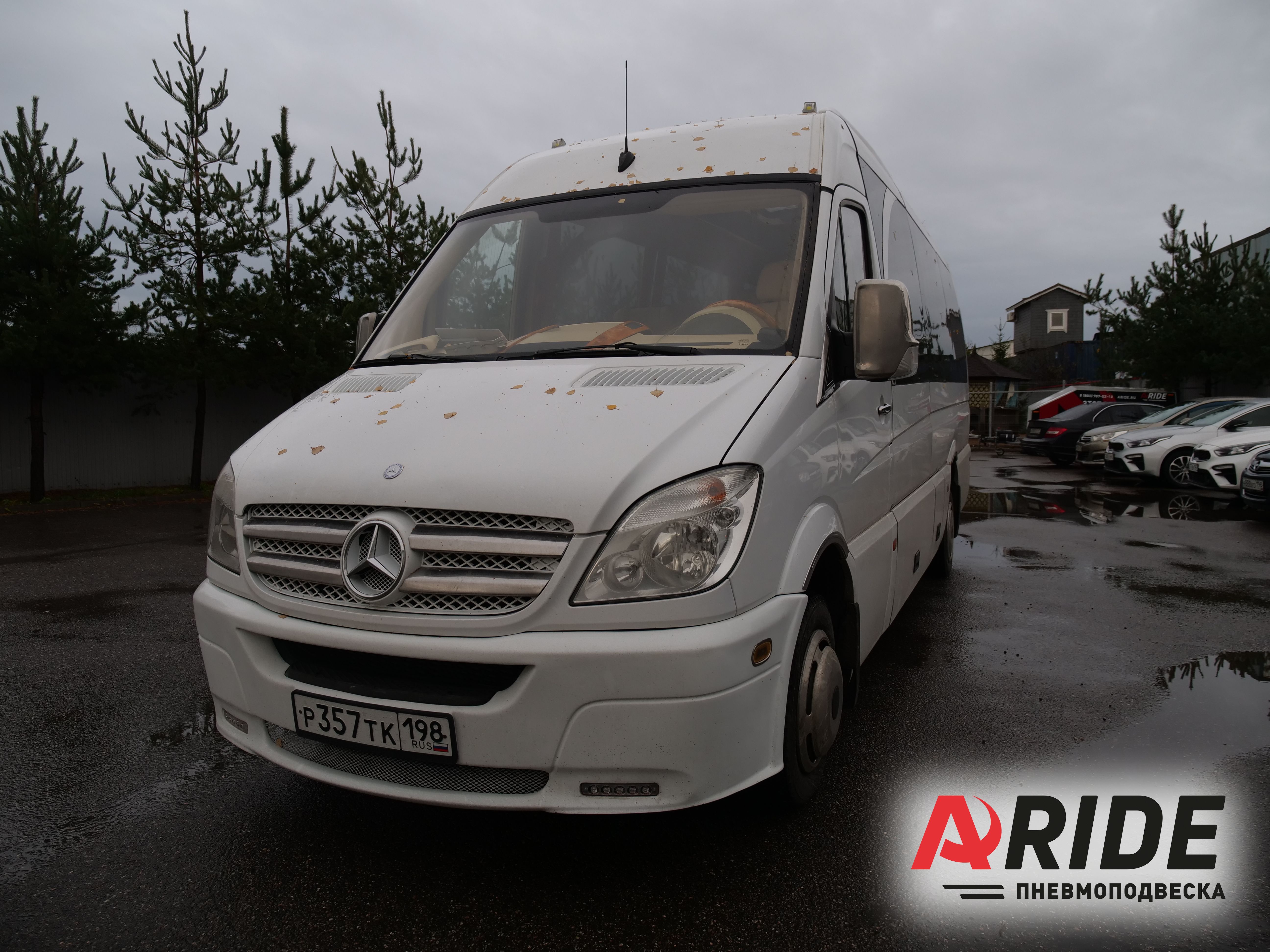

Проект по установке комплекта вспомогательной пневматической подвески на пассажирский автобус Mercedes-Benz Sprinter 5 series.

Комплект был установлен в дополнение к заводским рессорам на задней оси, для того чтобы компенсировать нагрузку приходящуюся подвеску.

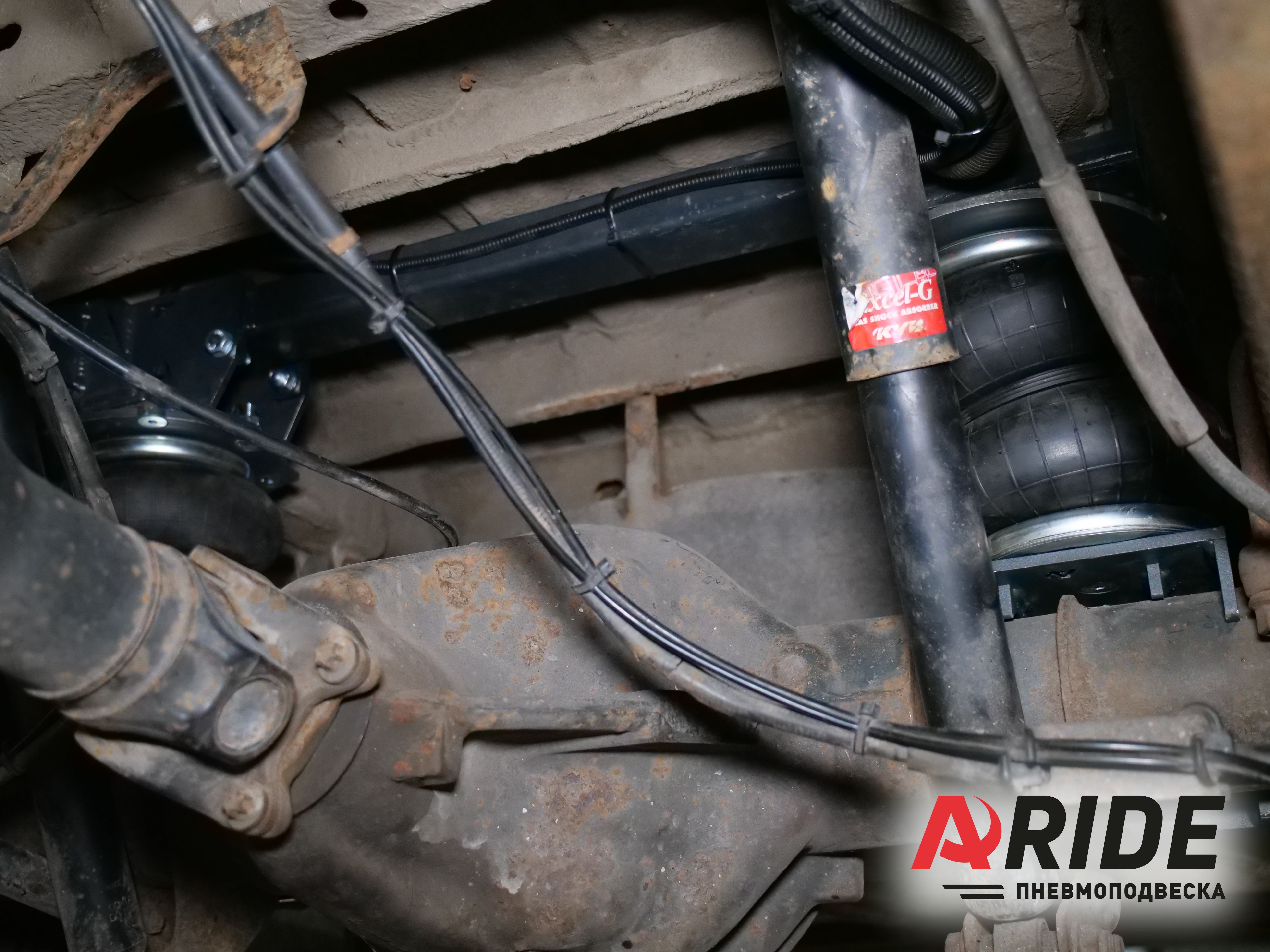

Комплект крепится к раме и мосту. Верхние кронштейны закрепляются на интегрированную раму, нижние же кронштейны крепятся к мосту при помощи заводских отверстий для крепления стабилизатора. В данном комплекте используются пневматические подушки 180D1, в паре они способны компенсировать до 3000 килограмм с задней оси.

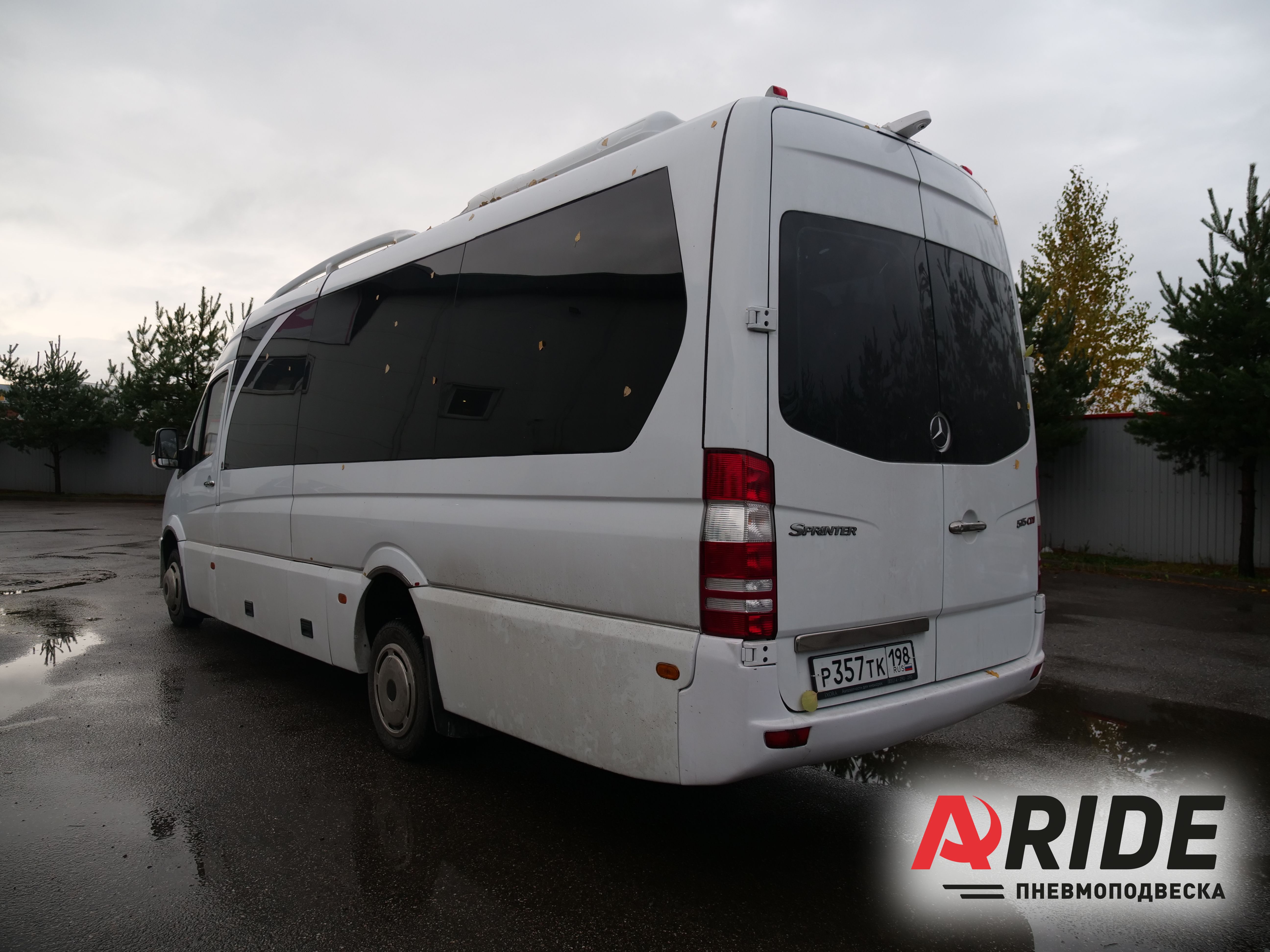

При помощи пневмоэлементов удалось поднять автомобиль на 10 сантиметров, если считать по заднему свесу.

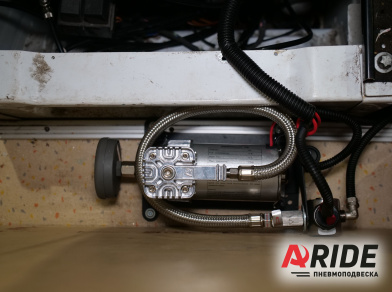

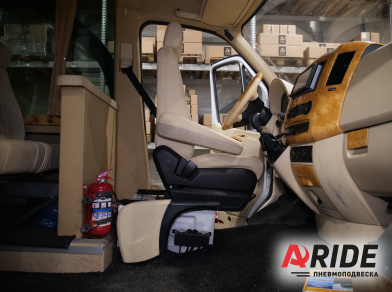

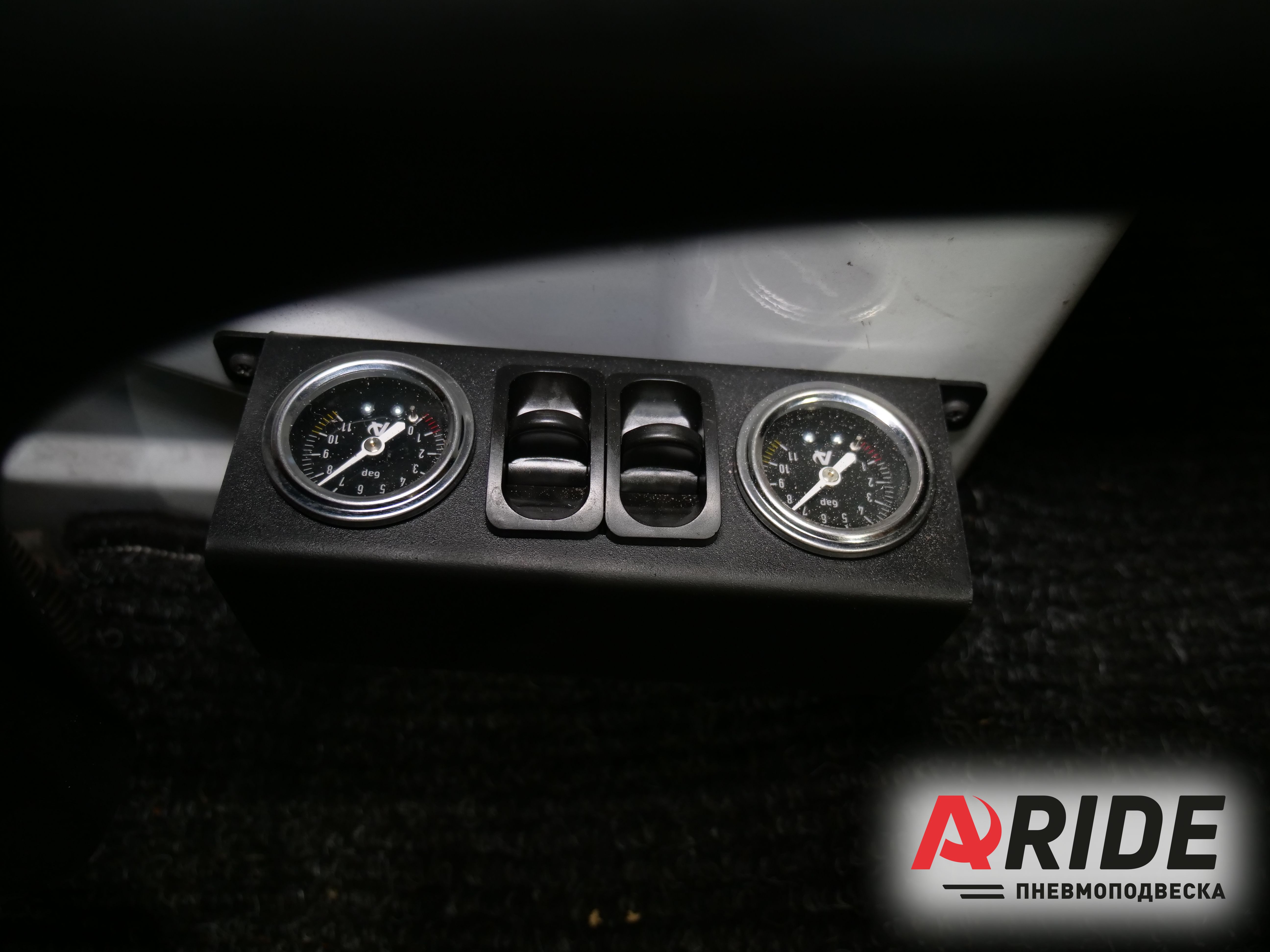

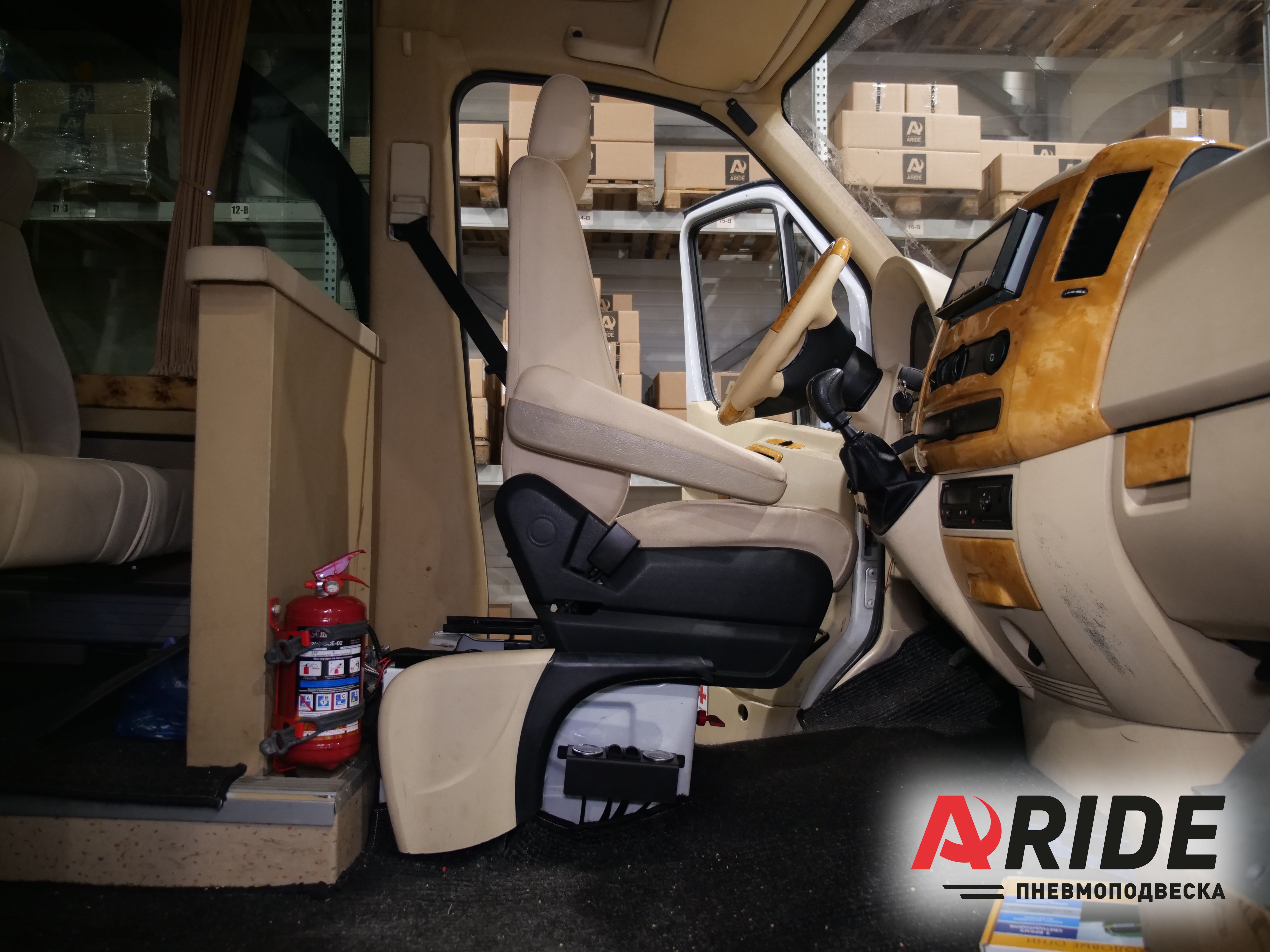

Для того чтобы регулировать давление, была смонтирована двухконтурная система управления с компрессором. Компрессор был установлен в салоне автомобиля, за водительским сидением. Манометры и пневматические клавиши расположены на боковой стенке короба под сидением. Максимальное давление, которое способна обеспечить данная система - 8 атмосфер.

За счёт регулировки давления, возможно выставить мягкость подвески и высоту клиренса.
