Наши проекты: Установка пневмоподвески на КАМАЗ Компас 12

Проект по установке комплектов вспомогательной пневмоподвески на автомобиль Камаз Компас 12.

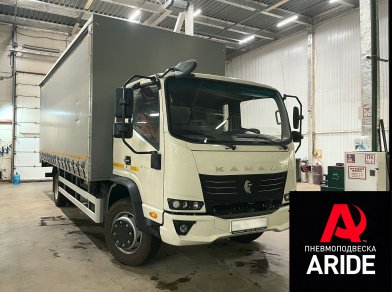

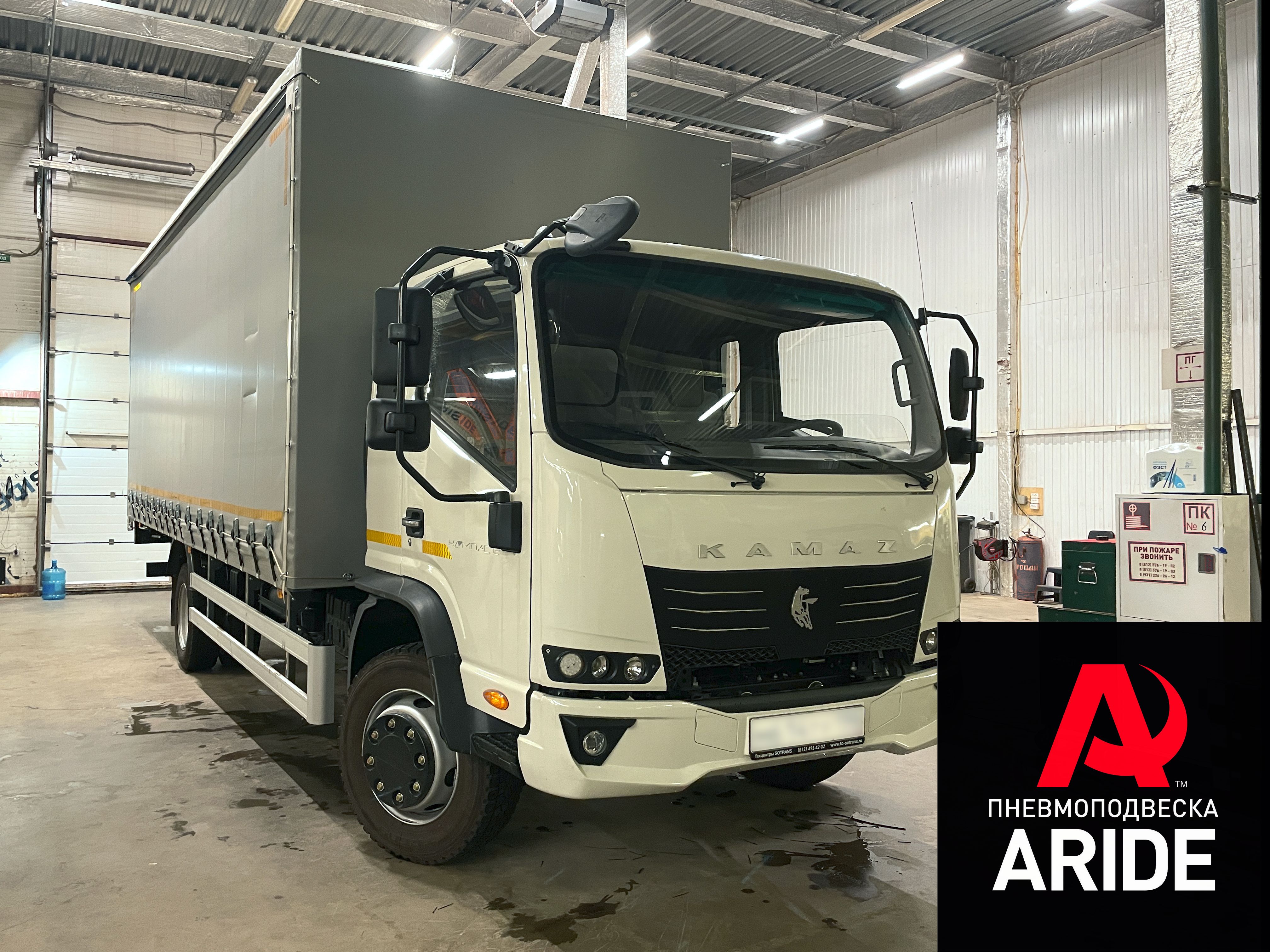

Камаз Компас 12 имеет колёсную формулу 4х2. Это среднетоннажный автомобиль с полной массой 12 тонн. Грузоподъёмность составляет 6,5 тонн.

Для того что бы защитить новые рессоры от износа, на автомобиль устанавливаются комплекты вспомогательной пневмоподвески на заднюю и переднюю ось.

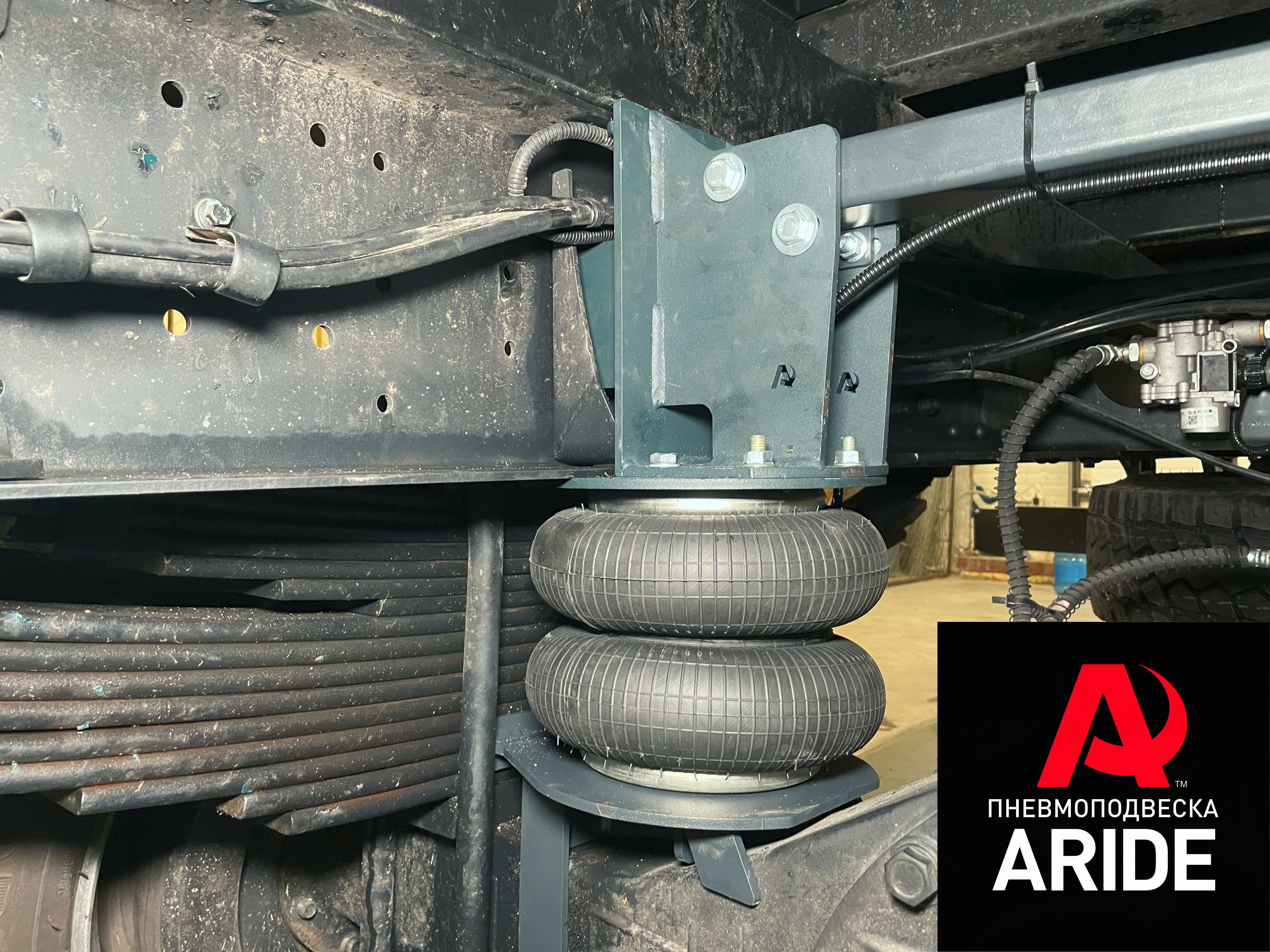

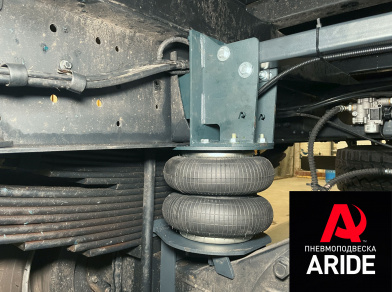

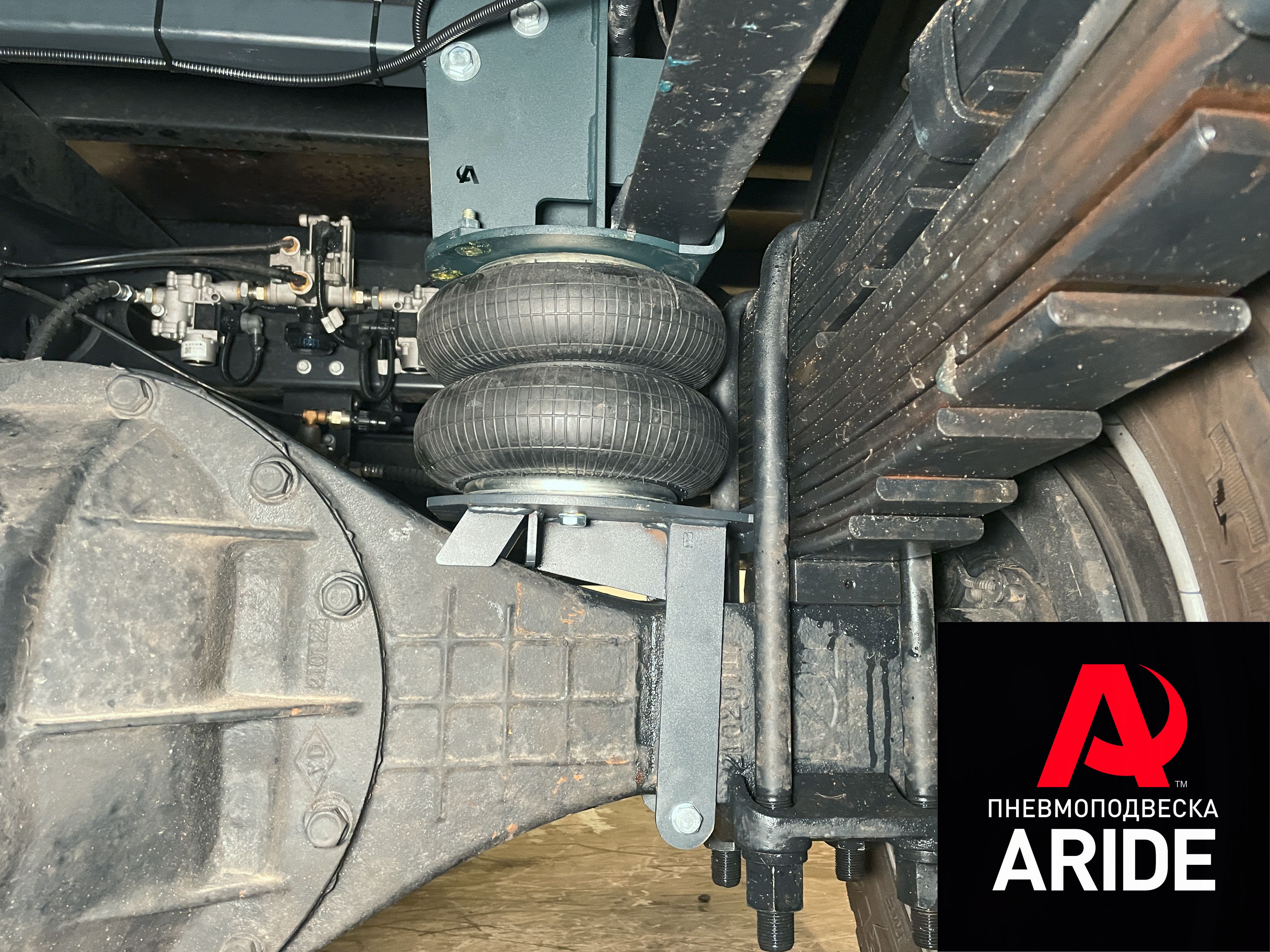

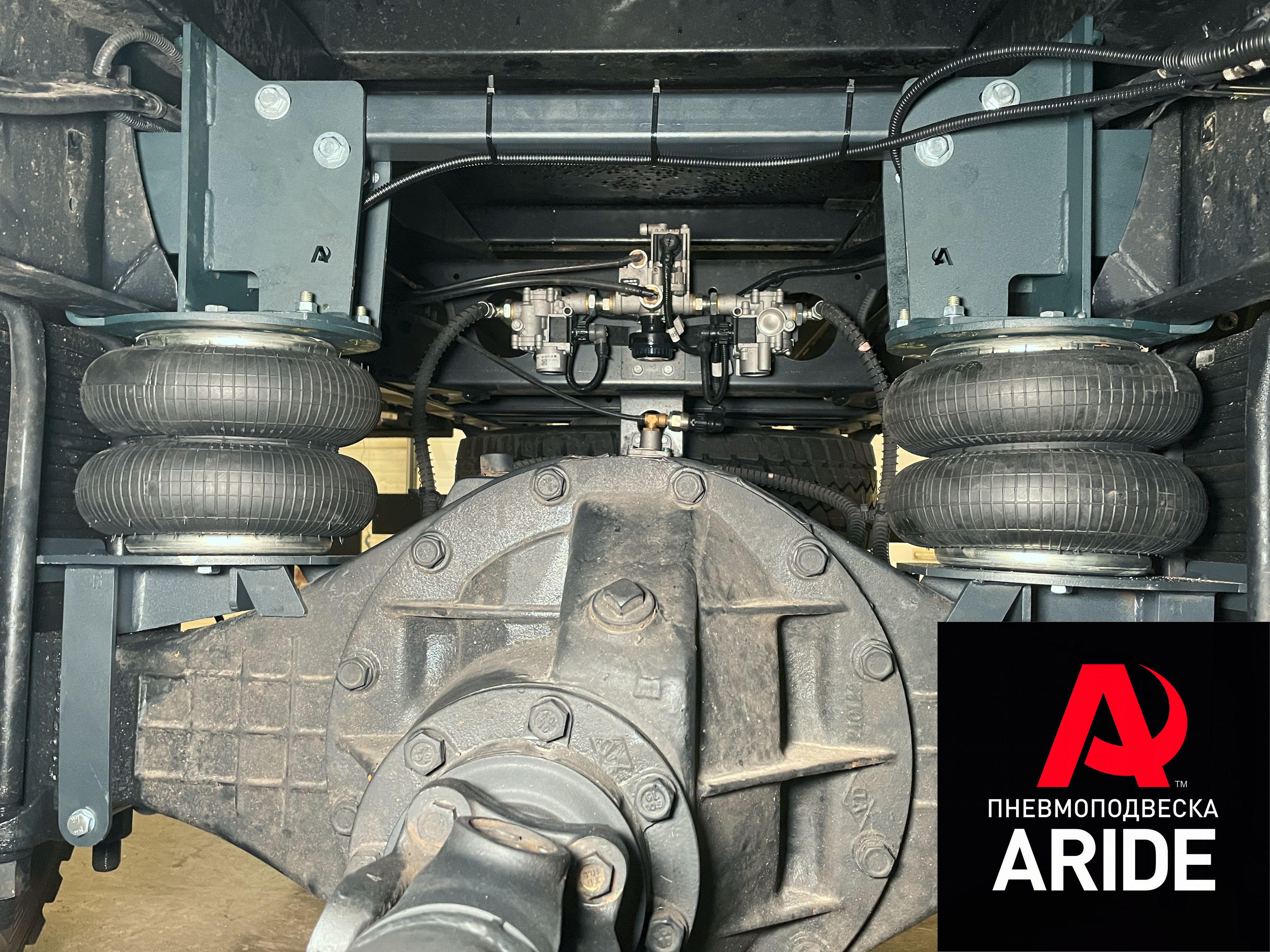

Комплект пневмоподушек для задней оси способен компенсировать до 4000 кг нагрузки. Комплект устанавливается между рамой и мостом. Верхние кронштейны крепятся в раму и скручиваются между собой поперечным усилителем для обеспечения большей жёсткости. Нижние кронштейны садятся на мост и притягиваются обхватами.

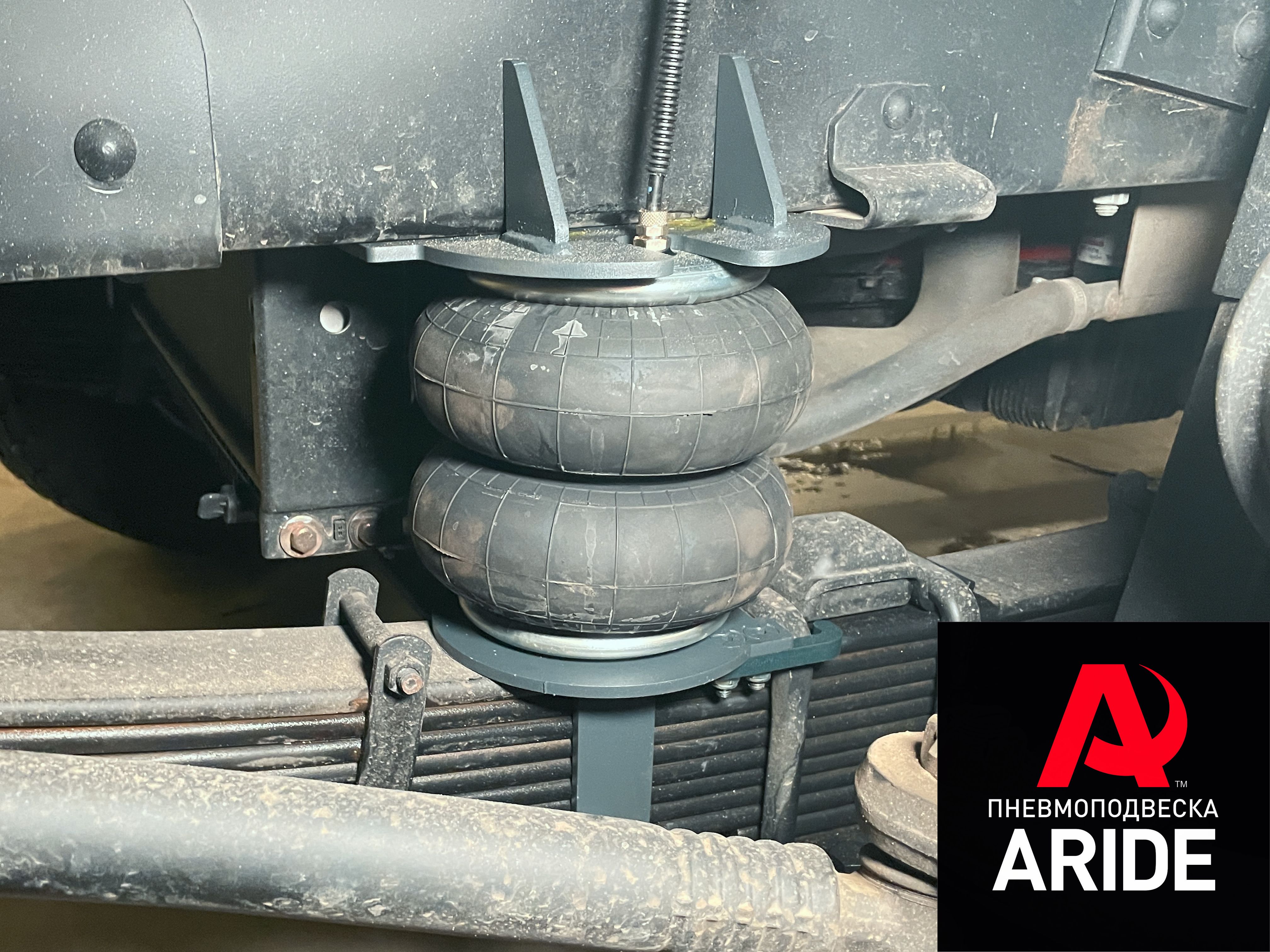

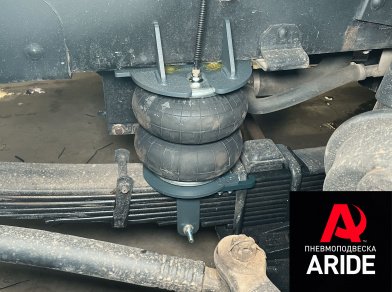

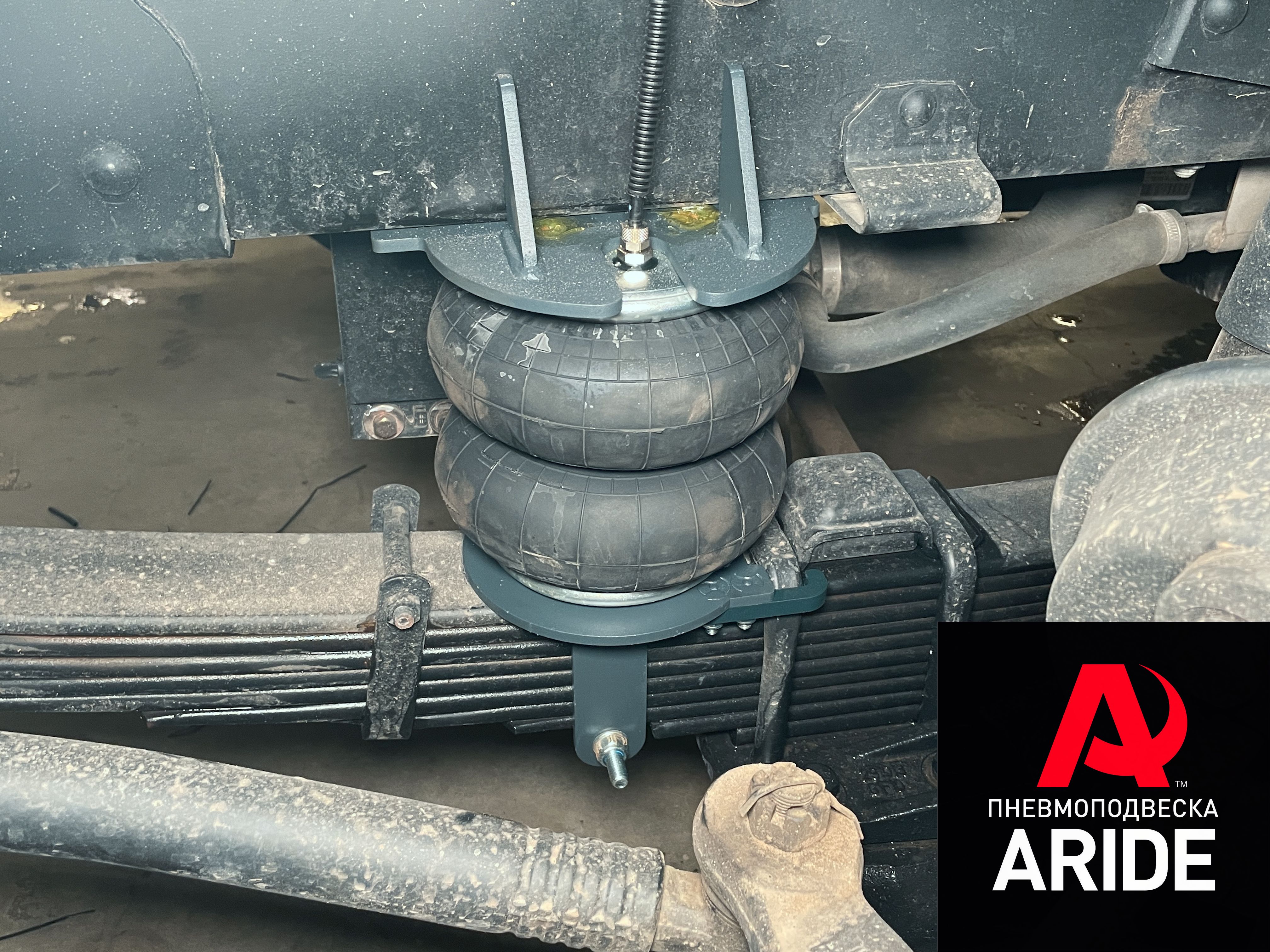

Так же на автомобиль был установлен комплект вспомогательной пневмоподвески на переднюю ось. Данный комплект снимает до 3000 килограмм нагрузки с переднего пакета рессор. Верхние кронштейны так же крепятся на раме при помощи болтовых соединений, которые проходят через заводские отверстия. Нижние же кронштейны одеваются на пакет рессор и крепятся к стремянным болтам при помощи специальных обхватов.

Регулировка воздуха в пневмоподушки реализована за счёт трёхконтурной системы управления 3.OB.PS. Данная система управления подключается к заводской воздушной системе без использования электрического компрессора.

Система рассчитана на три контура. Один общий контур на передние подушки и два контура на задние подушки. Благодаря двум контурам на задней оси, появляется возможность регулировки высоты и жёсткости отдельно правой и левой части автомобиля.

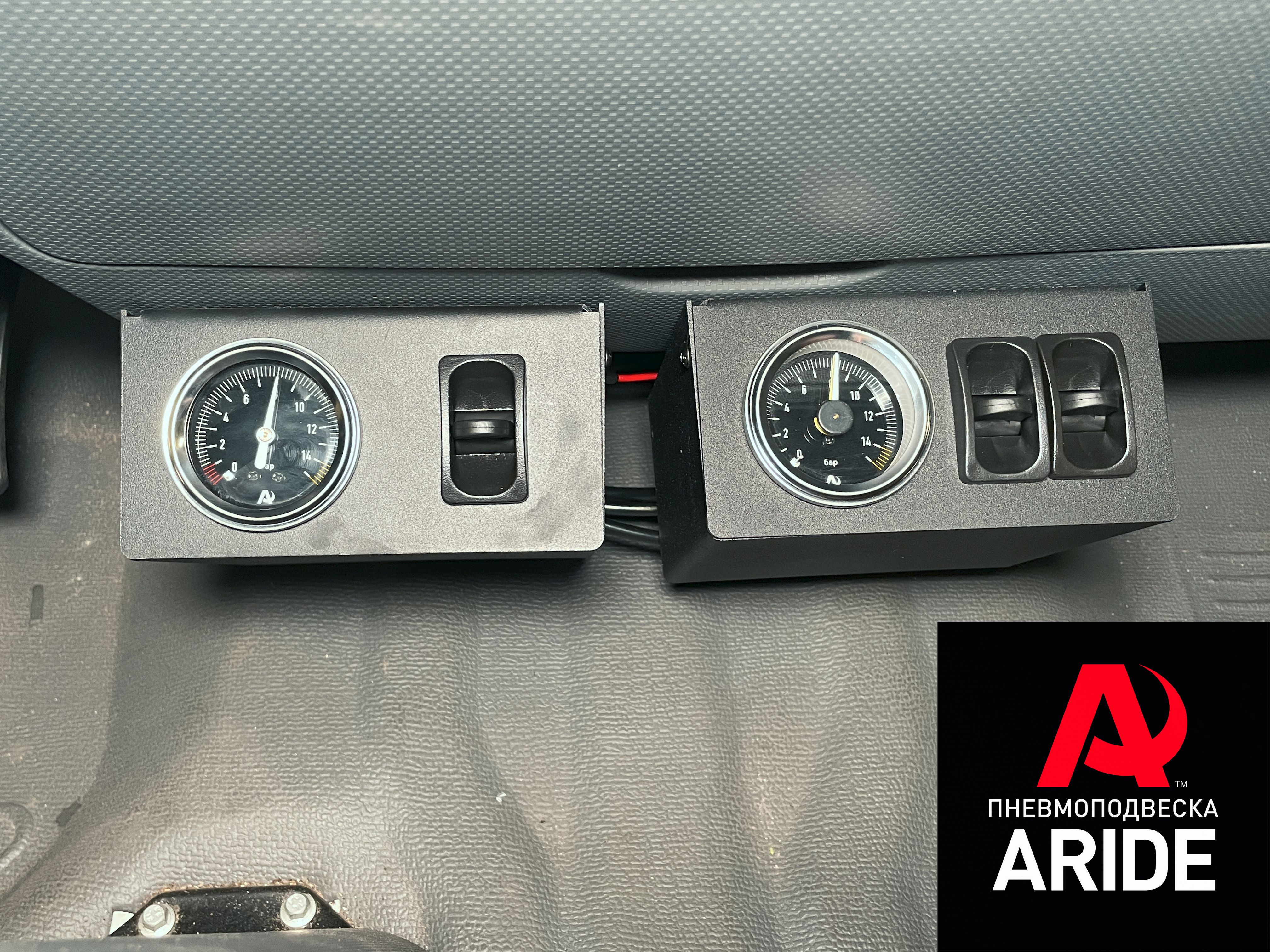

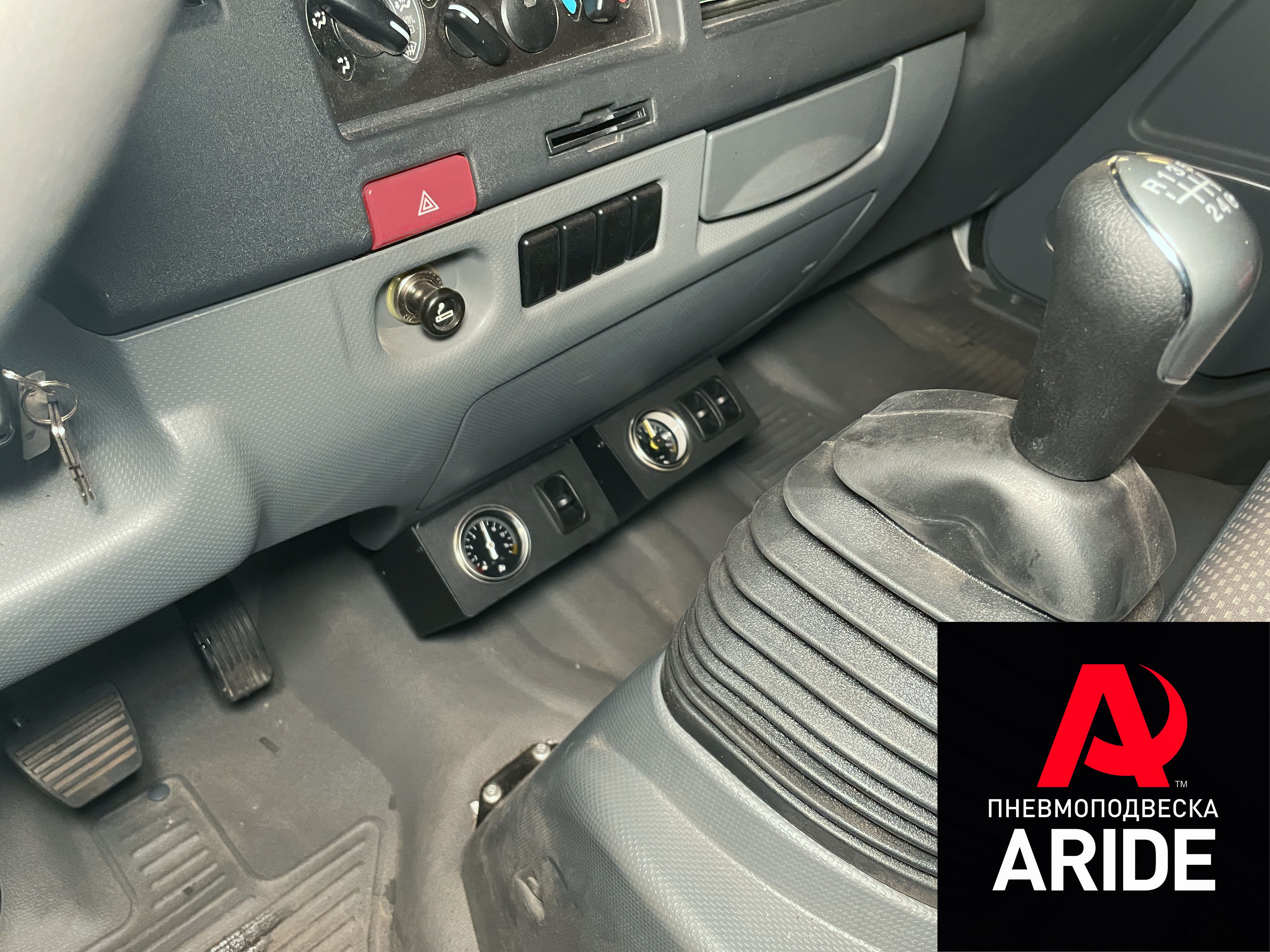

Два блока управления пневмоподвеской были размещены на центральной консоли. Блоки состоят из манометров и пневмоклавиш.
